KOTEVNÍ PLÁNY HMOŽDINEK
SPRÁVNÉ ZPRACOVÁNÍ JE ROZHODUJÍCÍ PRO FUNKCI HMOŽDINKY. Dbáme na správnost provádění systému.
Pozice hmoždinky vychází z kotevního plánu z technické dokumentace ETICS. Následně jsou uvedeny nejběžnější plány:
1. Uspořádání hmoždinek na izolačních deskách formátu1000 x 500 (600) mm, např. desky z fasádní polystyrenové desky EPS F a některé typy z minerální fasádní desky s podélnými vlákny
2. Uspořádání hmoždinek na izolačních deskách formátu 1200 x 200, např. minerální fasádní desky s kolmými vlákny
Hmoždinky by měly být zabudovány vždy v oblasti lepicího tmelu, tím výrazně podporují funkci lepeného spoje.
Kotevní plán 1
Pro správné kotvení dodržujeme tento plán vždy. Dbejte na to, aby Vaše fasáda byla udělána pořádně. Ukázka z několika variant plánů níže viz obrázek.

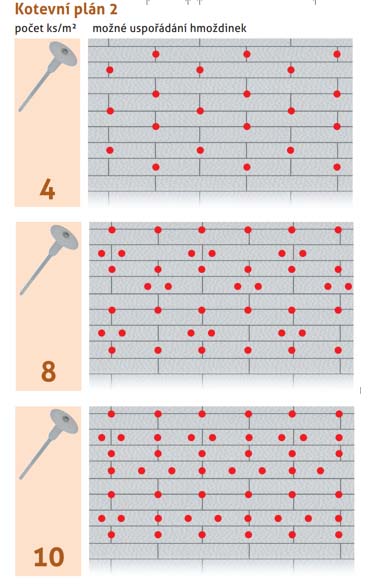

Kotevní plán 2
Pro správné kotvení dodržujeme tento plán vždy. Dbejte na to, aby Vaše fasáda byla udělána pořádně. Ukázka z několika variant plánů níže viz obrázek.
